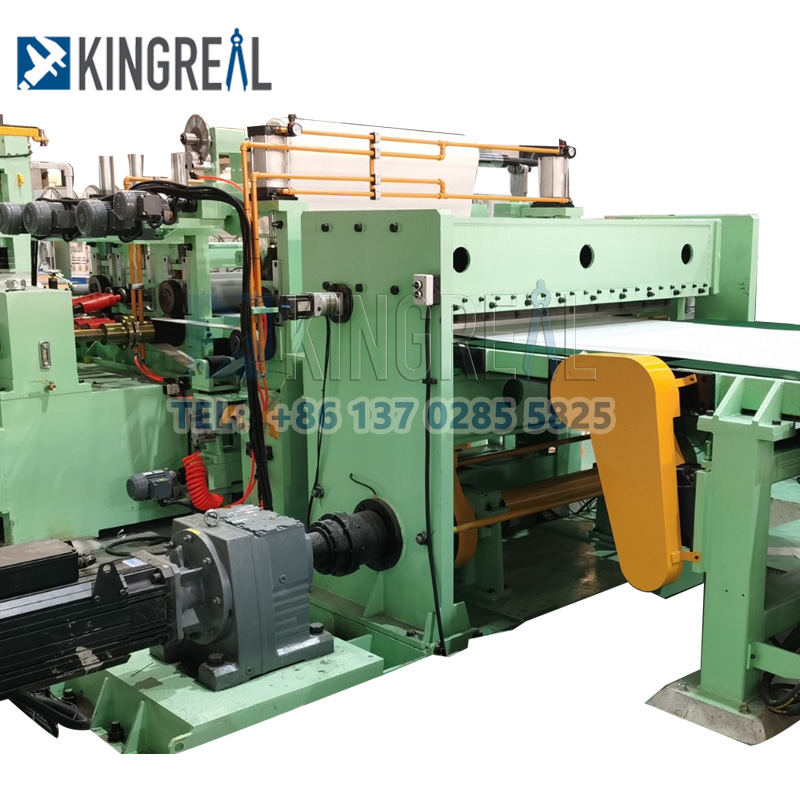

A Potong keluli ke mesin panjangadalah mesin yang digunakan untuk memproses gegelung logam melalui proses seperti uncoiling, meratakan, saiz, dan ricih ke dalam lembaran rata panjang yang dikehendaki, dan kemudian menyusunnya. Potongan keluli ke garisan panjang sesuai untuk memproses keluli karbon yang digulung dan panas, keluli silikon, tinplate, keluli tahan karat, dan pelbagai bahan logam bersalut. Potong keluli ke mesin panjang datang dalam pelbagai jenis, bergantung kepada ketebalan dan jenis bahan bahan yang diproses, serta keperluan kecekapan pengeluaran pelanggan. Artikel ini akan memberikan gambaran terperinci tentang setiap aspek pemotongan keluli ke garis panjang, memberikan panduan yang komprehensif.
Potongan keluli ke mesin panjang terutamanya terdiri daripada komponen berikut:
Memuatkan troli untuk pemotongan keluli ke garis panjang: Mengangkut gegelung ke decoiler.
Decoiler untuk pemotongan keluli ke mesin panjang: Unwinds gegelung, menyediakannya untuk pemprosesan selanjutnya.

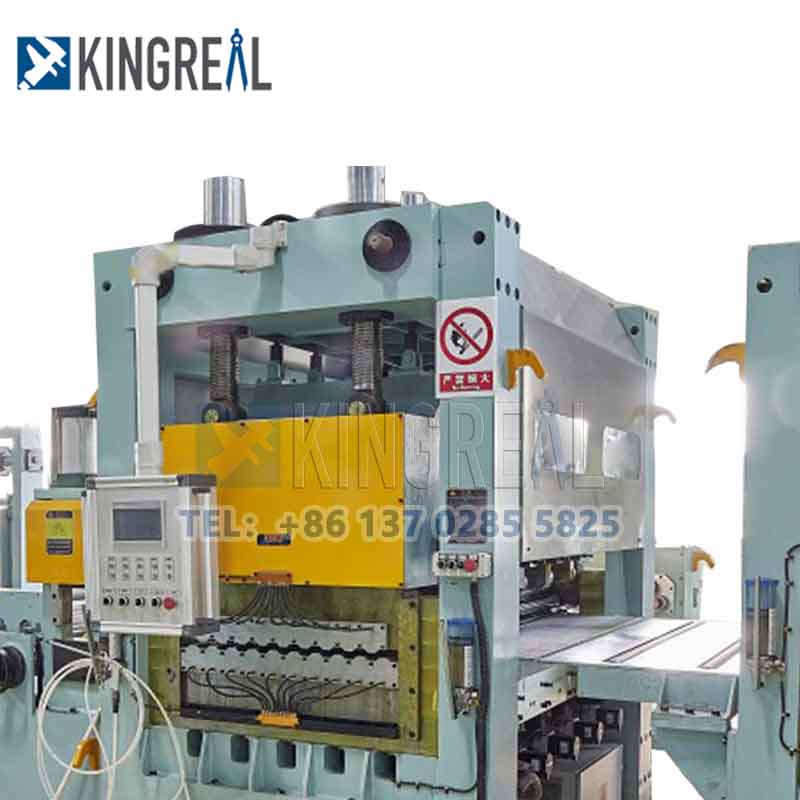

Meratakan untuk pemotongan keluli ke garis panjang: Memastikan kebosanan lembaran untuk memenuhi keperluan ricih.
Feeder untuk pemotongan keluli ke mesin panjang: Mengangkut lembaran yang disamakan ke mesin ricih.

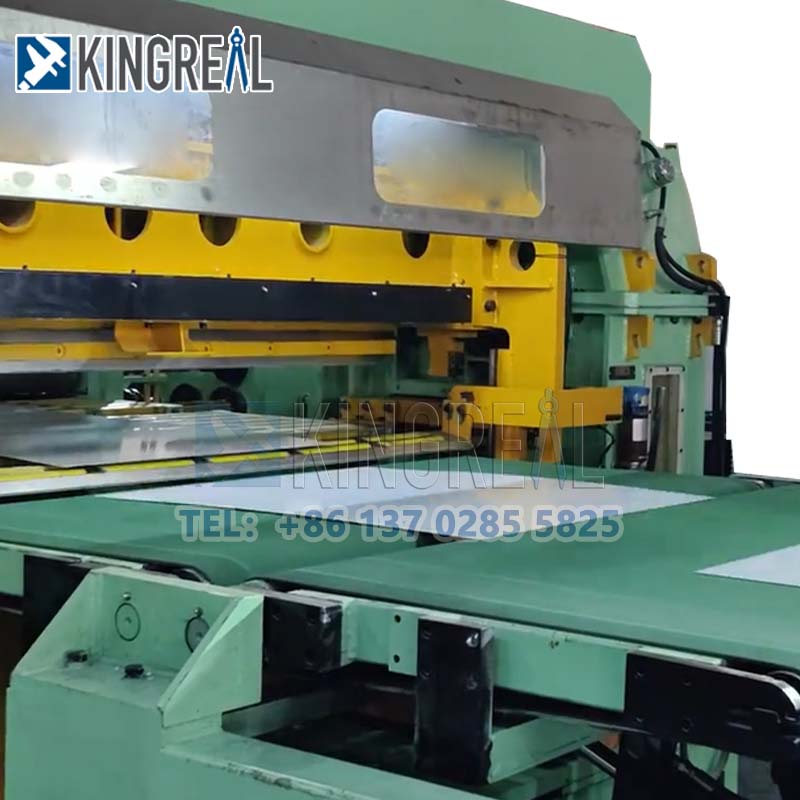

Mesin ricih untuk pemotongan keluli ke garisan panjang: Melaksanakan operasi ricih, memotong lembaran ke panjang yang dikehendaki.

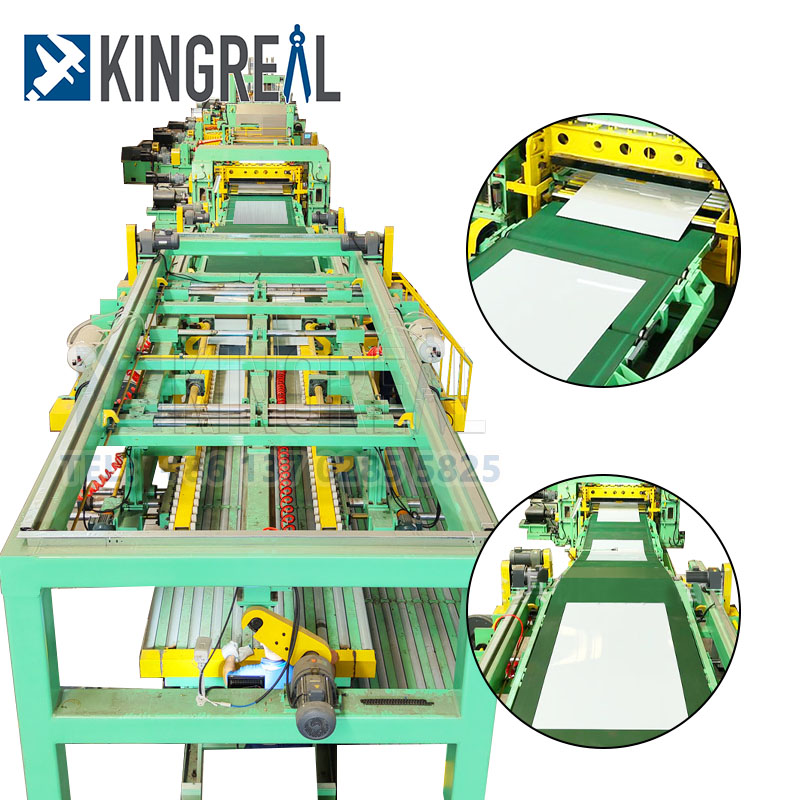

Penghantar untuk pemotongan keluli ke mesin panjang: Mengangkut lembaran potong ke mesin penyusun. Menumpukan peranti dengan rapi menyusun lembaran shreared untuk pemprosesan mudah.
Peranti ini biasanya mengintegrasikan sistem mekanikal, elektrik, dan hidraulik, yang menawarkan prestasi tinggi dan automasi, bersama -sama dengan operasi yang mudah dan boleh dipercayai. Potongan keluli ke garisan panjang mencapai standard ketepatan pemotongan dan kepingan lembaran yang tinggi, memastikan susunan yang kemas.
1. Klasifikasi mengikut jenis bahan
Potong keluli ke garis panjang:
Untuk logam ferus seperti karbon dan keluli rendah aloi, ketebalan ricih biasanya berkisar antara 0.5 hingga 25 mm. Dilengkapi dengan alat ricih kekuatan tinggi dan peranti meratakan, mereka digunakan terutamanya dalam bidang seperti struktur keluli bangunan, casis automotif, dan pembuatan jentera.
Potong keluli tahan karat hingga mesin panjang:
Menggunakan alat tahan haus (seperti karbida) dan tali pinggang penghantar tahan calar untuk mencegah pengoksidaan pada permukaan keluli tahan karat, mereka mencapai ketepatan ricih ± 0.1 mm. Mereka sesuai untuk aplikasi yang memerlukan kualiti permukaan yang tinggi, seperti peralatan dapur, peranti perubatan, dan peralatan kimia.
Potongan logam yang tidak ferus hingga garis panjang:
Ini dipotong ke mesin panjang boleh digunakan untuk gegelung ricih aluminium, tembaga, dan bahan lain untuk memenuhi keperluan pelanggan tertentu. Ini dipotong ke mesin panjang biasanya dilengkapi dengan peranti anti-statik dan sistem penyampaian yang fleksibel. Mereka sesuai untuk aplikasi dalam aeroangkasa, komponen elektronik, dan untuk memproses elektrod bateri litium dan papan litar frekuensi tinggi.
 |
 |
 |
2. Klasifikasi mengikut tahap automasi
Potongan keluli manual ke garisan panjang:
Gunakan pemuatan dan kedudukan manual, ricih mekanikal, dan kecekapan rendah (≤20 kitaran/minit). Mereka sesuai untuk pemprosesan tersuai kecil, multi-spesifikasi dan biasanya terdapat di loji fabrikasi kecil dan kedai pembaikan.
Potongan keluli separa automatik hingga garis panjang:
Automatik yang tidak bersesuaian dan meratakan, kedudukan manual dan ricih, dilengkapi dengan sistem kawalan PLC yang mudah, menawarkan kecekapan 30-50 kitaran/minit dan sesuai untuk tumbuhan fabrikasi logam lembaran kecil dan sederhana.
Potongan keluli automatik sepenuhnya ke mesin panjang:
Sepenuhnya automatik keseluruhan proses (uncoiling, meratakan, saiz, ricih, dan menyusun). Menggunakan sistem CNC (seperti Siemens S7-300), mereka dapat mencapai kecekapan sehingga 80 kitaran/minit dengan ketepatan kedudukan ± 0.3mm. Mereka digunakan secara meluas dalam OEM automotif, garisan pengeluaran panel perkakas rumah, dan loji struktur keluli besar.
3. Klasifikasi dengan memproses ketepatan
Potongan keluli ketepatan biasa ke mesin panjang:
Toleransi ricih adalah ± 0.5mm/m, kebosanan ≤3mm/m, sesuai untuk panel bangunan dan bahagian struktur umum.
4. Klasifikasi dengan kaedah ricih
Toleransi ricih adalah ± 0.1mm/m, kebosanan ≤1mm/m. Potongan keluli ke mesin panjang biasanya dilengkapi dengan sistem suapan servo dan kedudukan laser, sesuai untuk penutup automotif dan perumahan instrumen ketepatan.
Potongan keluli ultra-ketepatan hingga garis panjang:
Toleransi ricih ialah ≤ ± 0.05mm/m. Garis ini menggunakan galas udara yang menyampaikan dan ricih hidraulik CNC, sesuai untuk panel aeroangkasa dan substrat mikroelektronik.
4. Klasifikasi dengan kaedah ricih
Fly Shearing Cut ke Mesin Panjang:
Menggunakan sifat mekanik yang sangat dipercayai dan sistem kawalan elektrik yang matang dan stabil, pemotongan ricih terbang ke mesin panjang mencapai kecekapan tinggi, ricih logam lembaran yang berkualiti tinggi. Mereka mempunyai ciri-ciri yang berterusan, cepat, dan meratakan keseluruhan, dan ketepatan pemotongan yang tinggi.
Rotary shearing cut ke garis panjang:
Potong ricih berputar ke mesin panjang berputar pada kelajuan tinggi untuk dipotong, menghapuskan tanda yang disebabkan oleh perhentian ricih. Potongan ricih berputar ke mesin panjang sesuai untuk operasi ricih yang memerlukan kualiti permukaan yang tinggi.
Swing Shearing Cut ke mesin panjang:
Mudah beralih alat dan menggabungkan sudut ayunan yang tepat untuk mencapai geseran ketepatan tinggi logam lembaran berbentuk khas. Dengan julat ayunan 0-30 °, ia sesuai untuk menghasilkan logam lembaran berbentuk segi empat tepat, trapezoid, dan paralelogram.
Memperbaiki ricih potong ke garisan panjang:
Potong ricih tetap ke mesin panjang berhenti makan pada panjang pratetap untuk memastikan ketepatan pemotongan. Oleh itu, berbanding dengan jenis lain yang dipotong keluli ke mesin panjang, jenis mesin ini mempunyai kelajuan pengeluaran yang lebih perlahan.
 |
 |
 |
Semasa memilihPotong keluli ke mesin panjang, disarankan untuk memberi tumpuan kepada parameter berikut:
Keserasian -keserasian untuk pemotongan keluli ke garis panjang: Potongan keluli ke kitaran mesin panjang mesti sepadan dengan kelajuan hulu hulu untuk memastikan kecekapan pengeluaran.
-Tool keserasian untuk pemotongan keluli ke garis panjang: Bahan bilah harus memenuhi piawaian HRC58-62, dengan CR12MOV atau DC53 menjadi pilihan pilihan.
-Strol Sistem untuk pemotongan keluli ke mesin panjang: Sistem PLC yang menyokong Modbus-TCP disyorkan untuk memastikan integrasi lancar dengan sistem MES.
-Safety untuk pemotongan keluli ke garis panjang: Penghalang cahaya dwi-lajur harus memenuhi rating IP67, dan masa tindak balas berhenti kecemasan harus kurang dari 0.1 saat untuk memastikan operasi yang selamat.
-Kekalan keupayaan untuk pemotongan keluli ke mesin panjang: Pembekal berkualiti tinggi harus dapat menyediakan diameter roll yang disesuaikan (mulai dari Ø80-160mm) untuk memenuhi keperluan pelanggan yang pelbagai.
Aspek berikut harus ditekankan semasa pengurusan kitaran hayat penuhPotong keluli ke garis panjang:
-Pemeriksaan seminggu untuk pemotongan keluli ke mesin panjang: Secara kerap memeriksa tekanan sistem hidraulik (dikekalkan pada 14-16 MPa) dan paras minyak gearbox (kaca penglihatan harus berada pada tanda 2/3).
-Penyelenggaraan Ququarterly untuk Potongan Keluli ke Long Line: Gantikan gris dalam galas roll kerja; NLGI#2 Grease berasaskan lithium disyorkan.
-Sorotan pemeriksaan tahunan untuk pemotongan keluli ke mesin panjang: meratakan roll coaxiality mesti diperbetulkan kepada kurang daripada 0.02 mm, dan pengekod motor servo mesti dikalibrasi.
-Pemantauan yang terperinci untuk pemotongan keluli ke garis panjang: Pasang sensor getaran dan tetapkan ambang amaran yang tidak normal (mis., Penggera apabila pecutan melebihi 0.5g) untuk memastikan operasi peralatan yang selamat.
