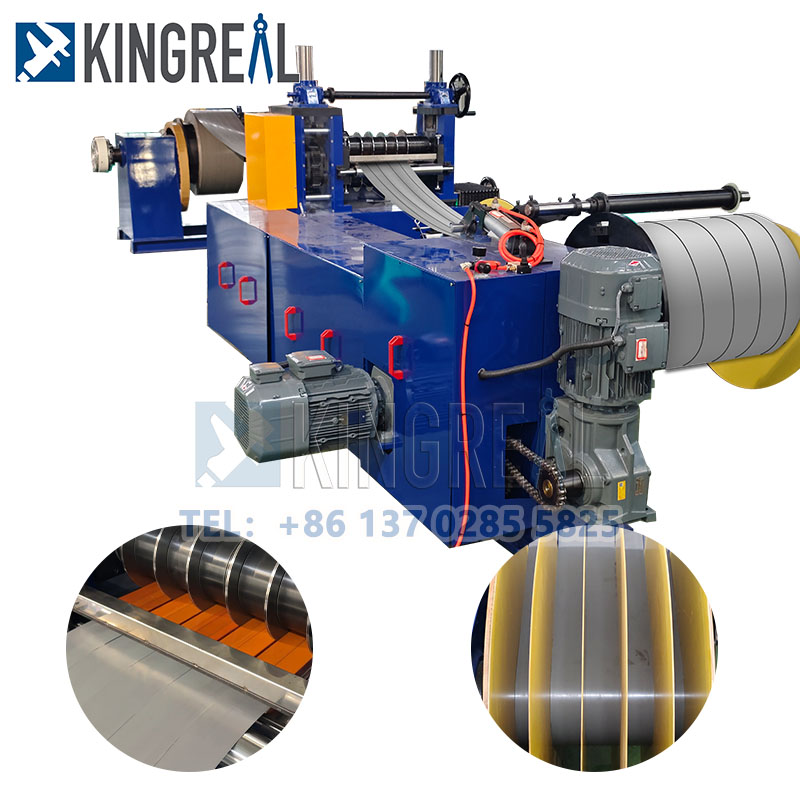

Slitter Steel KingReal menawarkan aMesin slit gegelung mudahBagi pelanggan dengan anggaran yang lebih rendah. Garis slit gegelung mudah ini digunakan terutamanya untuk mencairkan gegelung lebar ke dalam jalur sempit yang disesuaikan dengan keperluan pelanggan dan kemudian memutar baliknya ke garisan pengeluaran.

Mesin sliting gegelung mudah ini direka untuk memenuhi keperluan pelanggan dengan keperluan lebar ketepatan dan gegelung yang lebih rendah. KingReal Steel Slitter juga menawarkan versi ringkas garis slit gegelung mudah. Mesin sliting gegelung mudah ini meminimumkan keperluan peralatan sementara masih memenuhi keperluan garis slit gegelung mudah.

Kedua-dua mesin sliting gegelung mudah dan mesin slitting logam standard boleh memproses pelbagai bahan logam, termasuk keluli karbon yang dilancarkan dan panas, keluli silikon, tinplate, keluli tahan karat, dan bahan bersalut, dan lain-lain, menyediakan operasi slit dan automatik yang tepat.

Aliran kerja mesin sliting gegelung mudah

Memuatkan gegelung → decoiling → mencubit → ricih → gelung → panduan → slitt → rewinding scrap → looping → ketegangan → recoiling → memunggah gegelung

Parameter garis slit gegelung mudah

Model	Ketebalan Bahan (mm)	Lebar bahan (mm)	Bilangan jalur	Kelajuan	Berat gegelung	Catatan
Model 1	0.1-1	80-350	8-30	50-100	3	Parameter teknikal dan konfigurasi peralatan dapat ditentukan mengikut keperluan pelanggan
Model 2	0.2-2	80-350	6-30	50-150	3
Model 3	0.2-2	80-450	6-30	50-150	5
Model 4	0.2-2	80-650	6-30	50-150	7
Model 5	0.2-2	80-800	6-30	50-150	7
Model 6	0.1-1	500-1300	12-30	50-200	7/15
Model 7	0.3-2	500-1600	12-30	50-200	7/15
Model 8	0.3-3	500-1600	8-30	50-180	15
Model 9	0.3-3	900-1800	8-30	50-180	20
Model 10	1-4	900-1600	6-30	50-120	20
Model 11	1-6	900-1600	6-30	30-80	30
Model 12	2-12	900-1600	5-30	20-50	30

Komponen utama garis slit gegelung mudah

a. Troli pemuatan gegelung hidraulik untuk mesin sliting gegelung mudah

1. Komponen Utama: Struktur keluli yang dikimpal, roda bergerak, empat tiang panduan, aci pemacu, dll.

2. Beban maksimum: 10 tan, 1.1 kW Cycloidal Pinwheel Motor, Kelajuan Perjalanan 6 m/min.

3. Hidraulik Drive: Boleh mengangkat gegelung di bawah 10 tan ke atas dan ke bawah, dengan strok maksimum 500 mm. Silinder hidraulik: FA-φ125 mm (satu set).

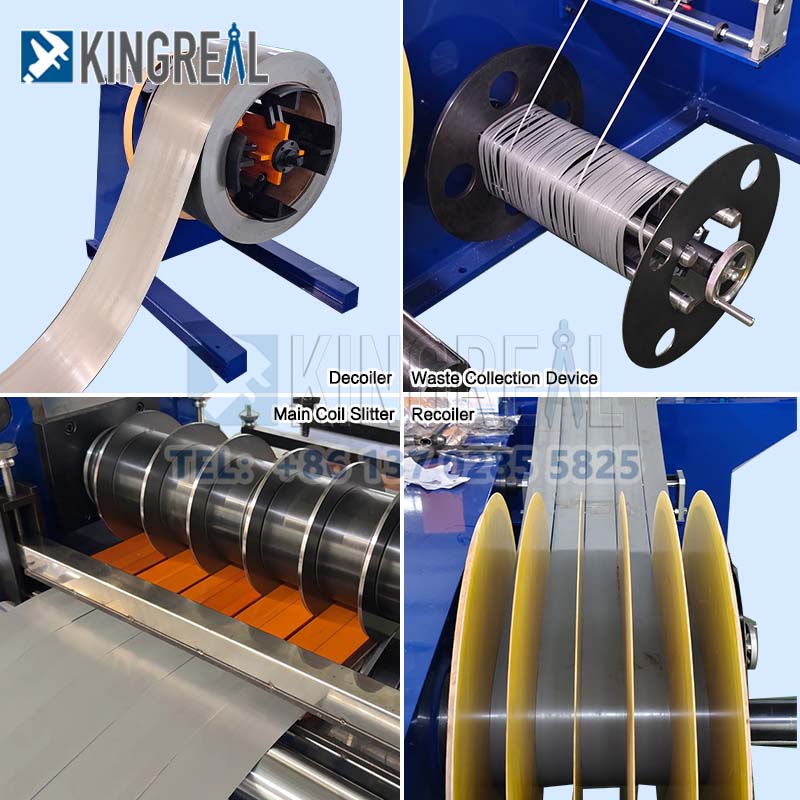

b. Decoiler hidraulik untuk garis slit gegelung mudah

1) Komponen utama: Struktur keluli yang dikimpal, empat bilah melengkung, pangkalan gelongsor berbentuk baji, mandrel, plat sampingan, galas, kerusi galas, brek cakera pneumatik, dll.

2) Pelbagai pengembangan dan penarikan balik: φ460 mm hingga φ520 mm × 850 mm.

3) Beban maksimum: 10 tan.

4) pemacu hidraulik: pengembangan dan penarikan balik dilakukan oleh silinder hidraulik push-tarik; Silinder hidraulik: FA-φ200 mm (1 set)

5) Kekuatan Motor: 4.0 kW Cycloidal Pinwheel Motor + Inverter, Feed yang Didorong Rantai

6) Tekan Roller: 1.1 kW Motor Pinwheel Cycloidal

c. Lengan sokongan hidraulik untuk mesin slit gegelung mudah

Tujuan: Menyokong lengan decoiler utama dan meningkatkan inersia putaran reel.

Struktur lengan tunggal, lif silinder hidraulik dan menurunkan.

Semasa berehat, lengan sokongan naik untuk menyokong lengan decoiler; Semasa memuatkan, lengan sokongan turun.

d. PEELER, Roller Tekan, Shear Hidraulik untuk Garis Slitting Gegelung Mudah

Struktur Utama: Plat keluli dikimpal

Tekan roller: φ250 × 1050mm, tiub lancar, salutan getah poliuretana, motor konvensional 18.5kw dengan pemacu kekerapan berubah -ubah

Ricih hidraulik: bingkai plat keluli yang dikimpal, asas bilah keluli cast

Pemotong: Bilah empat sisi, Bahan: CR12MOV, Kekerasan: 60 ± 1

Pemacu Hidraulik: Silinder Hidraulik: FA-φ100mm, 2 set

e. Pit dan jambatan gelung untuk mesin sliting gegelung mudah

Struktur Utama: Plat keluli dikimpal

Pemacu Hidraulik: CA-φ80mm, 1 set silinder hidraulik mengawal penjanaan jambatan dan menurunkan

f. Panduan sampingan manual untuk garis slit gegelung mudah

1. Komponen utama: plat keluli, pemasangan roller tekan, roda getah poliuretana, skru tangan skru, pelarasan elektrik, dll.

2. Penggelek Panduan Sampingan: Bahan: CR12MOV, suhu tinggi dipadamkan dan marah, HRC 580-620, 2 penggelek di setiap sisi

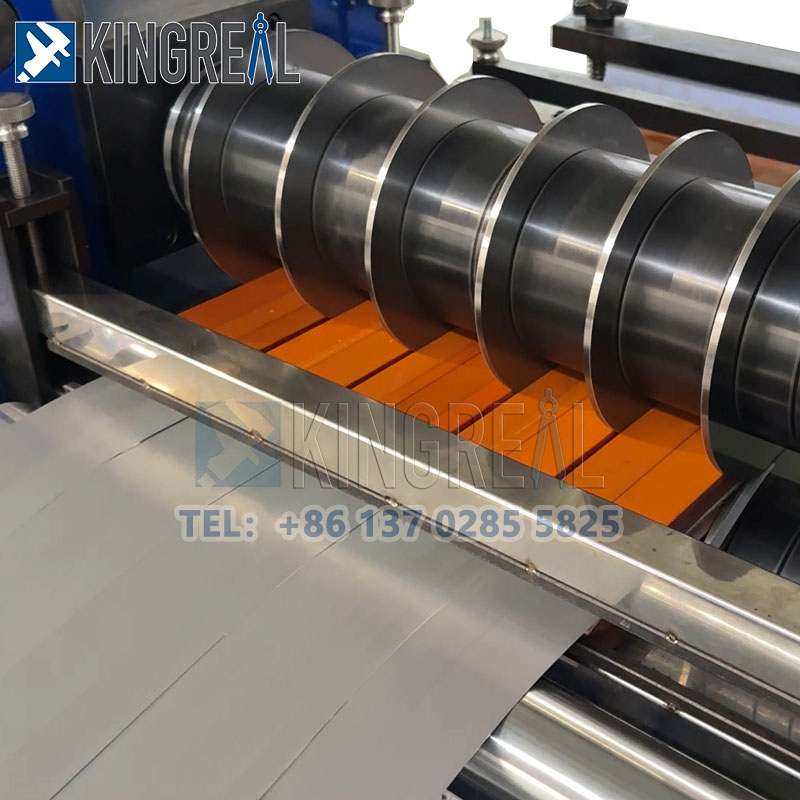

g. Mesin slitting untuk garis slit gegelung mudah

1. Komponen utama: Struktur plat keluli, asas cast, kotak gear segerak, mekanisme mengangkat, gandingan klac, sendi sejagat, dll.

2. Aci pemotong: 40cr, φ140 x 1050mm, T-slot 28mm, pelindapkejutan frekuensi sederhana dan pembajaan, tanah, kromium keras dirawat, kedalaman slot 16mm.

3. Diameter luar pemotong: φ280mm (Pembeli disediakan)

4. Kaedah penetapan: penguncian pemotong dengan kacang

5. Satu pendakap pelarasan ditetapkan untuk menetapkan jalur kayu

6. Panel sisi bergerak elektrik, angkat pemotong dan elektrik yang lebih rendah serentak

7. Slitting Motor: 45kW AC Motor + Inverter

h. Pemotongan sekerap berasingan untuk mesin sliting gegelung mudah

Komponen Utama: Struktur plat keluli yang dikimpal, penggelek panduan

Penggulungan sekerap dua sisi, mekanisme teleskopik, pelepasan automatik, motor AC + pemacu inverter

i. Pit dan jambatan gelung untuk garis slit gegelung mudah

Bingkai Utama: Struktur plat keluli dikimpal

Pemacu hidraulik: Kawalan silinder hidraulik mengangkat jambatan dan lebih rendah: CA-φ80mm (1 set)

j. Stesen ketegangan plat untuk mesin sliting gegelung mudah

Struktur utama: plat keluli, pemisahan roller, getah PU

Pad ketegangan: Bersalut bulu

Roller: φ500mm, PU getah bersalut

Pemacu Hidraulik: Mengawal peningkatan dan penurunan plat; Silinder hidraulik: FA-φ100mm (2 set)

k. Coiler Hidraulik, Ejector Hidraulik untuk Garis Slitting Gegelung Mudah

Komponen utama: Struktur keluli yang dikimpal, empat plat keluli, asas gelongsor berbentuk baji, mandrel, plat sampingan, galas, blok galas, silinder hidraulik push-tarik, pengurangan kotak gear, pelepasan hidraulik, brek pneumatik, dll.

Rentang diameter membongkar: φ480mm hingga φ508mm × 850mm

Silinder hidraulik tarik-tarik: FA-φ150mm

Kapasiti Beban Maksimum: 10 tan

75kW AC Motor + Inverter

Ø80mm lengan akhbar, boleh diangkat secara hidraulik

L. Lengan sokongan hidraulik untuk mesin slit gegelung mudah

Tujuan: Menyokong lengan coiler utama dan meningkatkan inersia putaran rotasi.

Struktur lengan tunggal, boleh diangkat hidraulik

Semasa mengoyakkan, lengan sokongan mengangkat ke atas untuk menyokong lengan coiler; Semasa memunggah, lengan sokongan mengangkat ke bawah.

m. Keranjang pemunggahan hidraulik untuk garis slit gegelung mudah

1) Komponen utama: Struktur keluli yang dikimpal, roda perjalanan, empat tiang panduan, aci pemacu, dll.

2) Kapasiti beban maksimum: 10 tan, motor pinwheel cycloidal 1.1kW, kelajuan perjalanan: 6 m/min.

3) Pemacu hidraulik: mampu mengangkat gegelung sehingga 10 tan, dengan strok maksimum 500 mm. Silinder hidraulik: FA-φ125mm, satu set.

Sistem N.Hydraulic untuk mesin slit gegelung mudah

Komponen utama: Tangki minyak plat keluli 300 kg dikimpal, pelbagai injap hidraulik, dan papan litar minyak.

Kuasa pemacu hidraulik: E-Class 11 kW motor, 30 ml anjakan, tekanan normal: 70 kg/cm², tekanan maksimum: 140 kg/cm².

o. Sistem Kawalan Elektrik untuk Garis Slitting Gegelung Mudah

1) Satu konsol kawalan utama dan dua kabinet kawalan tambahan memudahkan pemuatan gegelung dan memunggah.

2) Bekalan Kuasa: Tiga fasa 380V ± 10%, 50Hz ± 1Hz

3) Komponen dan aplikasi utama: Seluruh baris terdiri daripada konsol kawalan utama, konsol kawalan tambahan untuk decoiler, konsol kawalan tambahan untuk mundur, dan kabinet kawalan elektrik. Seluruh garis slit gegelung mudah menggunakan kawalan berpusat. Konsol kawalan utama mempunyai paparan digital, pelarasan kelajuan tinggi dan rendah, pemakanan manual, slit berterusan, dan fungsi penggera kesalahan. Semua komponen diimport atau dari jenama domestik yang terkenal. Sistem kawalan skrin sentuh memudahkan penetapan dan pelarasan kelajuan dan parameter lain. Ia dapat dengan mudah bertukar antara mod manual, berdiri sendiri dan automatik, dan dapat memantau status kerja setiap komponen pada bila-bila masa untuk memastikan operasi yang selamat dan efisien dari seluruhgaris slit gegelung mudah.
