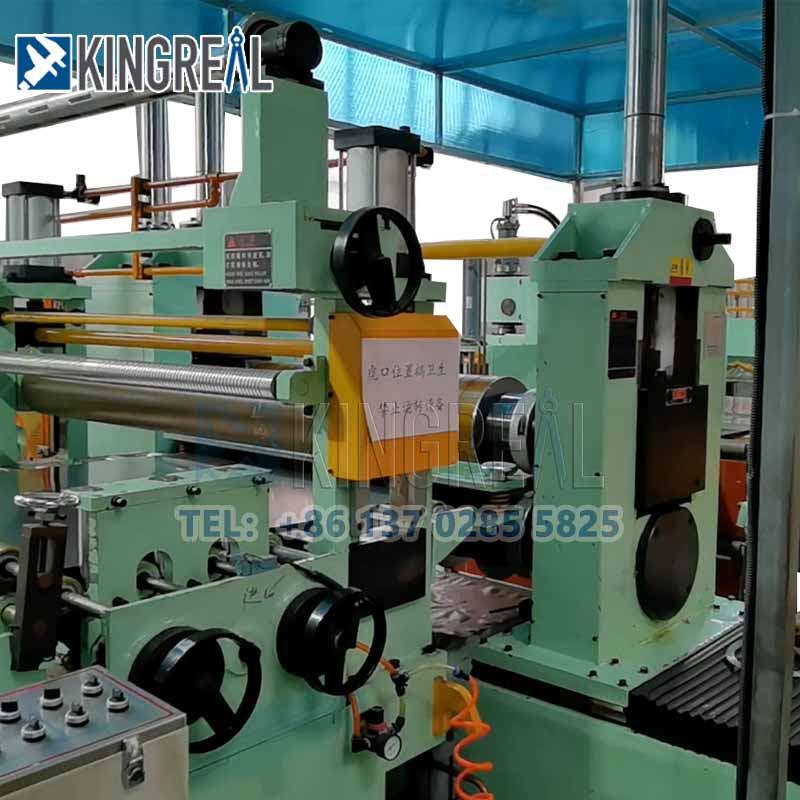

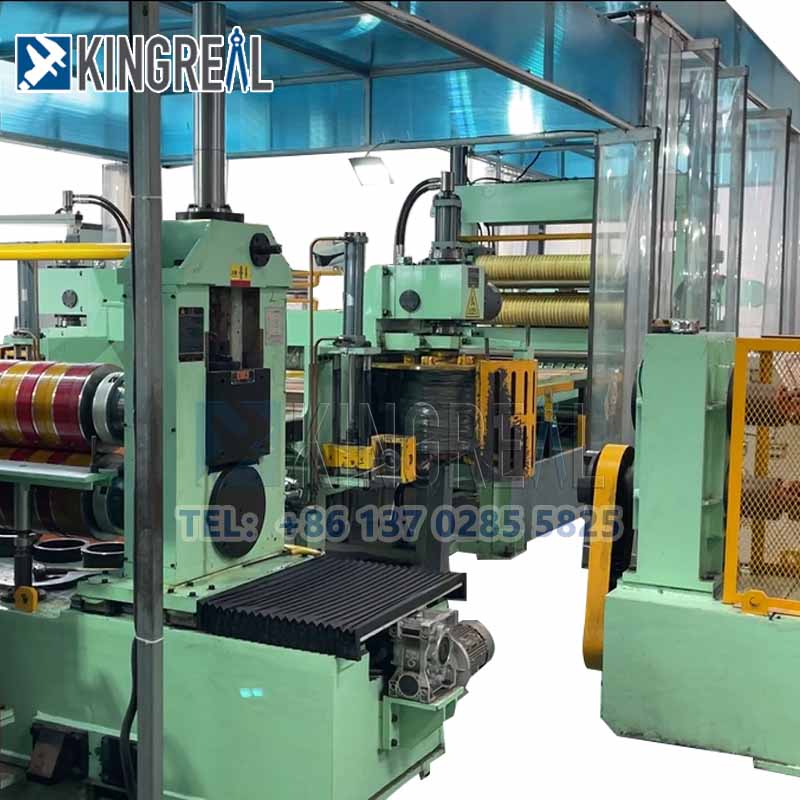

1300mm Dual Slitter Head Coil Slitting Machine, Slitting Slitting Slitting Line adalah salah satu peralatan pemprosesan gegelung yang paling tersendiri KingReal Steel. Reka bentuk kepala slitter dua sesuai untuk gegelung 0.3-3mm untuk mencapai kecekapan pengeluaran gegelung berkelajuan tinggi 220m/min. Barisan slit keluli berkelajuan tinggi kini dijual ke Turki, Rusia, Arab Saudi dan negara -negara lain.
KingReal 1300mm Dual Slitter Head Coil Slitting Machine direka untuk ketepatan aluminium, keluli tergalvani, hot rolled, cold rolled dan banyak lagi gegelung logam biasa untuk memenuhi keperluan sliting pelanggan yang berbeza, termasuk kelajuan slit, kuantiti dan kualiti.
Reka bentuk kerusi pisau berganda dapat merealisasikan sliting saiz gegelung yang berlainan dalam barisan pengeluaran yang sama, yang sangat meningkatkan kecekapan pengeluaran dengan menggantikan kerusi pisau, dan telah mendapat sokongan ramai pelanggan.
Sebagai tambahan kepada reka bentuk tempat duduk pisau ganda, mesin slitting lembaran keluli KingReal juga direka untuk pelanggan untuk melindungi penutup mesin, meningkatkan keselamatan pengeluaran dalam proses slit, selaras dengan keperluan pengeluaran pelanggan. Ia kini berjaya berjalan di kilang pelanggan Arab Saudi.
1. Potongan gegelung berkelajuan tinggi hingga garis panjang
2. Mesin Slitting Keluli Jalur sempit
3. Lembaran logam membuat mesin pembuatan berlubang
4. Garis Feeder Pelurus Decoiler
Memuatkan Gegelung -Decoiler Hidraulik -Pelurus Ketepatan Tinggi -Jambatan Loop -Mesin Slitting -Rolling Waste Edge -Jambatan Loop -Tension -Mesin Rewinding
|
Tidak |
Komponen |
Kuantiti |
|
1 |
Memuatkan kereta |
1 set |
|
2 |
Decoiler cantilever hidraulik |
1 set |
|
3 |
Pelurus lima-gulung |
1 set |
|
4 |
Jambatan Loop |
2 set |
|
5 |
Mesin slitting |
2 set |
|
6 |
Bahan buangan embinding |
1 set |
|
7 |
Hidraulik Rewinding |
1Set |
|
8 |
Sistem hidraulik |
1 set |
|
9 |
Sistem Kawalan Elektronik |
1 set |
|
10 |
Perisai Perlindungan Bahagian yang disesuaikan |
1 set |
|
Parameter bahan mentah |
|
|
Bahan gegelung |
Aluminium, keluli, keluli galvanized, dll |
|
Ketebalan gegelung |
0.3-3mm |
|
Lebar gegelung |
500-12500mm |
|
Gegelung wight |
15 tan |
|
Parameter produk siap |
|
|
Toleransi lebar |
≤ ± 0.05mm |
|
Kelebihan slitting |
≤1mm/2000mm |
|
Hiasan sisa |
≤1mm/2000mm |
|
Parameter mesin slitting |
|
|
Kelajuan kerja |
100-180m/min |
|
Sumber kuasa |
380V/50Hz |
|
Kapasiti dipasang |
kira -kira 280kW |

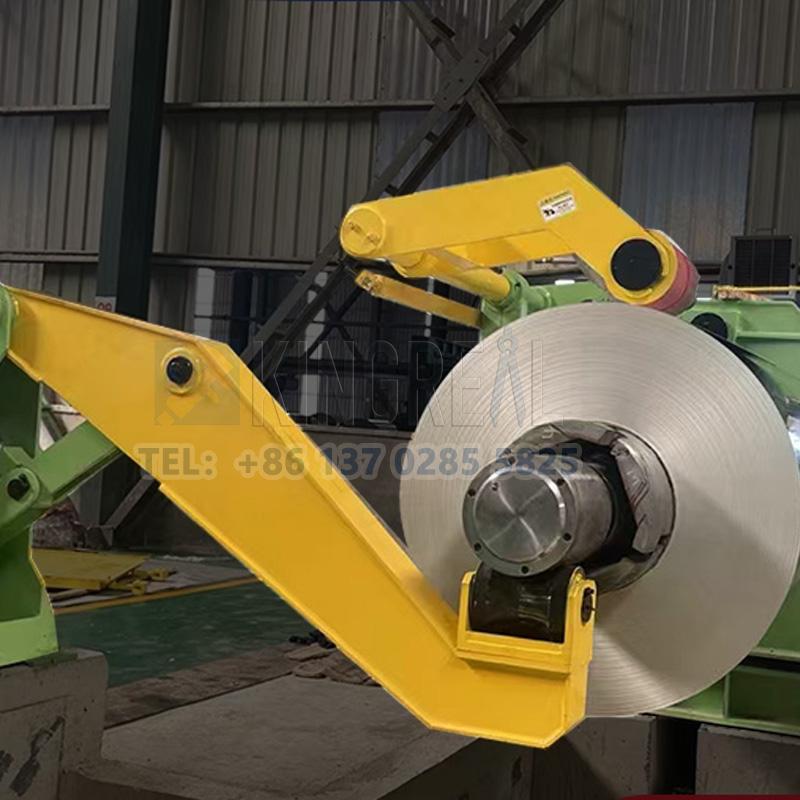

① Decoiler cantilever hidraulik
Fungsi utama decoiler cantilever hidraulik adalah untuk membawa dan memutar web supaya perlahan -lahan tidak dapat dilepaskan untuk langkah seterusnya dalam proses. Jenis decoiler ini biasanya terdiri daripada gelendong, pendirian, kereta api memandu, dan lain-lain, dan jenis cantilever tunggal. Gulungan biasanya terdiri daripada aci sokongan, slaid baji dan plat busur bersarang di slaid baji, yang memperluaskan dan mengikat reel di bawah tindakan baji slanting untuk menampung gulungan bersaiz yang berbeza.
Decoiler cantilever hidraulik sangat penting dalam peralatan mesin slit logam berkelajuan tinggi, kerana ia boleh bermotor untuk mencapai putaran reel, untuk memastikan jalur di bawah ketegangan pasca untuk berehat atas di bawah sistem pemacu.

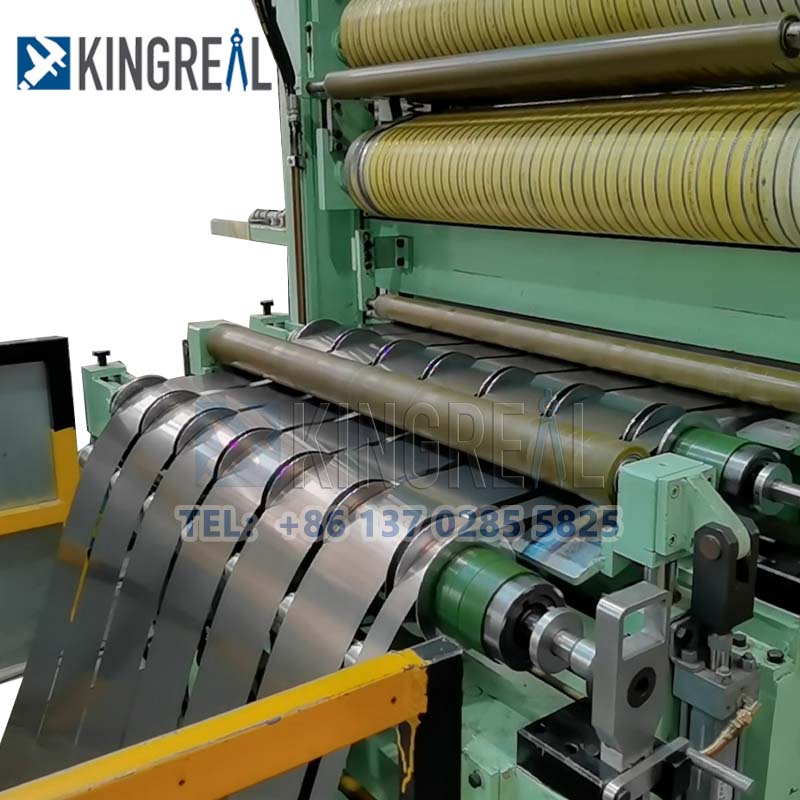

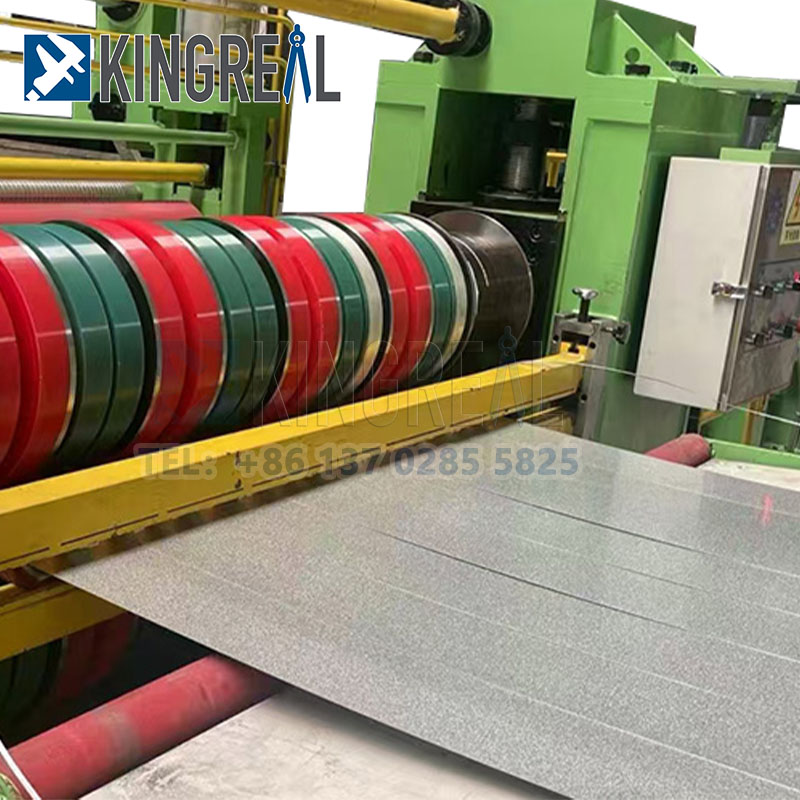

① Mesin sliter kepala slitter dwi
a. Bingkai badan utama: Bahagian keluli, plat keluli, dikimpal bersama, disalin untuk menghapuskan tekanan dan kemudian memproses permukaan rujukan.
b. Menekan pasangan penggelek: Roller atas boleh disegerakkan oleh bahan tekanan mengangkat silinder, untuk memastikan kestabilan plat ke dalam aci pisau, pergerakan stim roller atas.
c. Bahan aci pisau: 42CRMO, spesifikasi 200mm × 1300mm, dengan keyway, melalui pemesinan kasar, rawatan pembajaan, rawatan frekuensi sederhana, pengisaran, penyaduran krom keras, regrinding dan 8 proses lain;

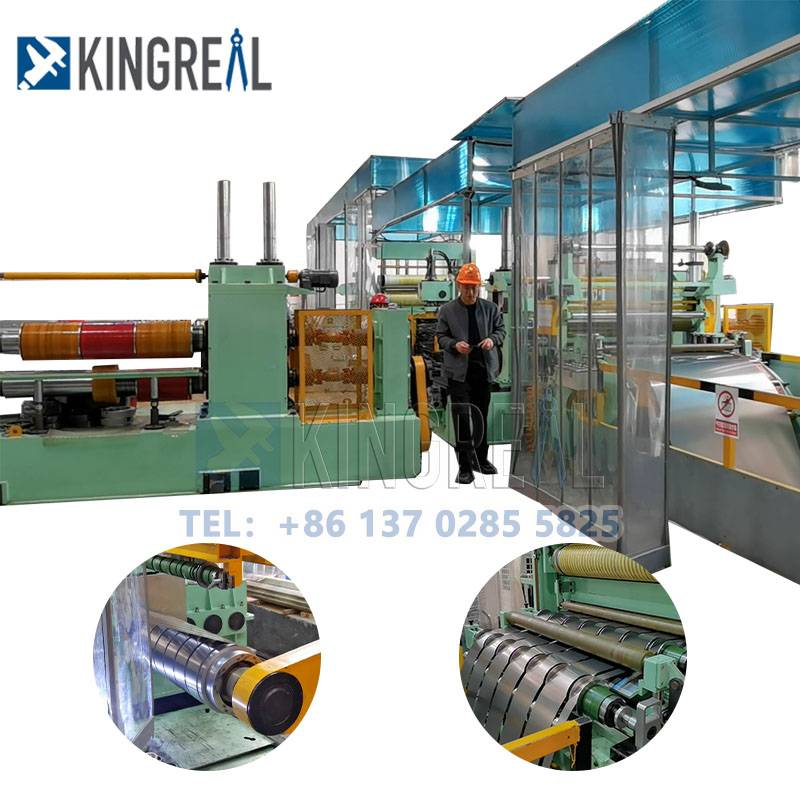

① Perlindungan Perlindungan:
Perlindungan mesin pelindung di mesin sliting logam mempunyai peranan dan ciri -ciri berikut:
Perlindungan Peralatan: Perlindungan mesin pelindung boleh mengasingkan mesin dari hubungan langsung dengan persekitaran sekitar, mencegah habuk, noda air, minyak, swarf dan bahan pencemar lain dari memasuki bahagian dalam mesin, untuk meningkatkan hayat perkhidmatan mesin.
Keselamatan Operasi: Perlindungan mesin pelindung memastikan keselamatan pengendali dan kakitangan sekitarnya, menghalang kakitangan dari hubungan langsung dengan bahagian bergerak berkelajuan tinggi, konduktor elektrik yang dikenakan atau bahagian berbahaya yang lain, dan mengelakkan kemalangan.
Decoiler cantilever hidraulik
▶ 2. Pasukan Teknikal Profesional
Program reka bentuk jualan-pre; -Professional pembuatan semasa jualan; -Selayan perkhidmatan pemasangan;
▶ 3. Kes -kes projek yang banyak
Kami telah berjaya menjual mesin sliting kami ke Turki, Arab Saudi, India dan Rusia.
