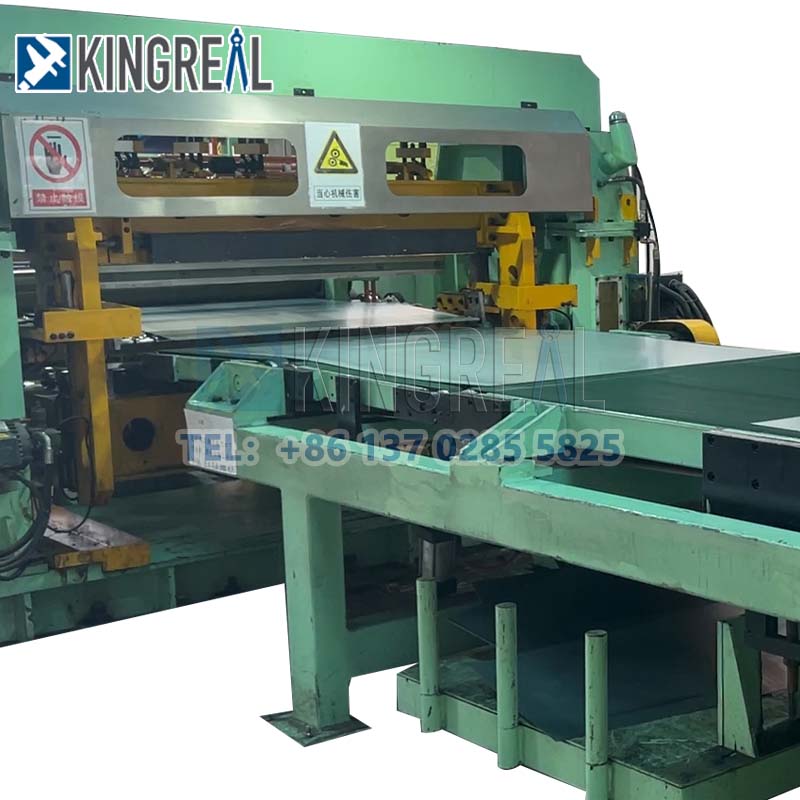

Potongan logam ke garisan panjang digunakan untuk memotong logam lembaran dari gegelung ke lembaran, meluruskan lembaran dan selepas memotong ke operasi panjang menyusun lembaran pada pemotongan logam ke garisan panjang. Potongan logam standard ke garisan panjang terdiri daripada decoiler, mesin meratakan, pemakanan, unit ricih dan unit penyusunan.
Video mengenai pemotongan logam ke mesin panjang
Penerangan Pemotongan Logam ke Mesin Panjang
3. Potong ke garisan llngth dengan pemangkasandipotong hingga mesin panjang adalahReka bentuk untuk gegelung logam ricih ketebalan yang berbeza ke dalam lembaran lebar yang ditentukan untuk pemprosesan logam selanjutnya.
Potongan logam ke garisan panjang biasanya termasuk pelbagai peralatan pengeluaran untuk memastikan operasi yang cekap dari barisan pengeluaran. Potongan logam ke garisan panjang biasanya digunakan untuk memproses bahan logam dengan ketebalan 0.3-12mm atau tebal, dengan ketebalan maksimum 25mm. Jika anda memerlukan pemprosesan gegelung ketebalan tertentu, sila hubungi KingReal Steel Slitter. Jurutera Slitter KingReal Steel akan menyediakan pemotongan logam tersuai kepada penyelesaian mesin panjang selepas konsultasi menyeluruh.
Biasanya, pemotongan logam ke garisan panjang terdiri daripada komponen ketepatan seperti decoiler, pelurus, pengumpan, unit ricih, dan unit penyusunan. Selain itu, sistem pemotongan logam ke sistem PLC mesin panjang memaparkan maklumat seperti panjang, bilangan pemotongan, dan kelajuan. Apabila bilangan pemotongan pelanggan dicapai, pemotongan logam ke garisan panjang secara automatik berhenti, menunjukkan kecerdasan yang luar biasa.
Sebagai tambahan kepada pemotongan logam ke garisan panjang, slitter keluli kingreal juga merancang pelbagai potongan logam ke garisan panjang untuk bahan yang berbeza dan ciri -ciri dan keperluan pengeluaran yang berbeza, seperti
1. Potong keluli tahan karat ke garisan panjang
2. Potong keluli ke garis panjang
3. Potong ke garisan llngth dengan pemangkasan
4. Logam dipotong ke garisan panjang dengan menyusun automatik
5. Menggabungkan slitting dan dipotong logam ke garisan panjang

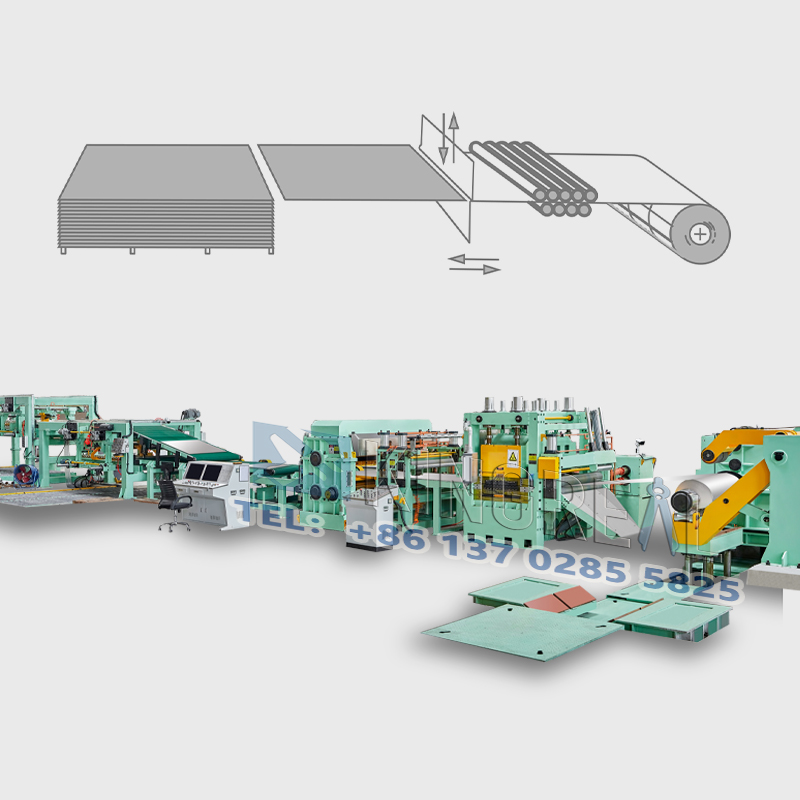

Aliran kerja logam ke mesin panjang
Troli Gegelung → Decoiler → Pinch Feed Roller Feeding → Peranti meratakan Ketepatan Tinggi → Pemotongan panjang tetap → Jadual pemunggahan / jadual penumpukan automatik

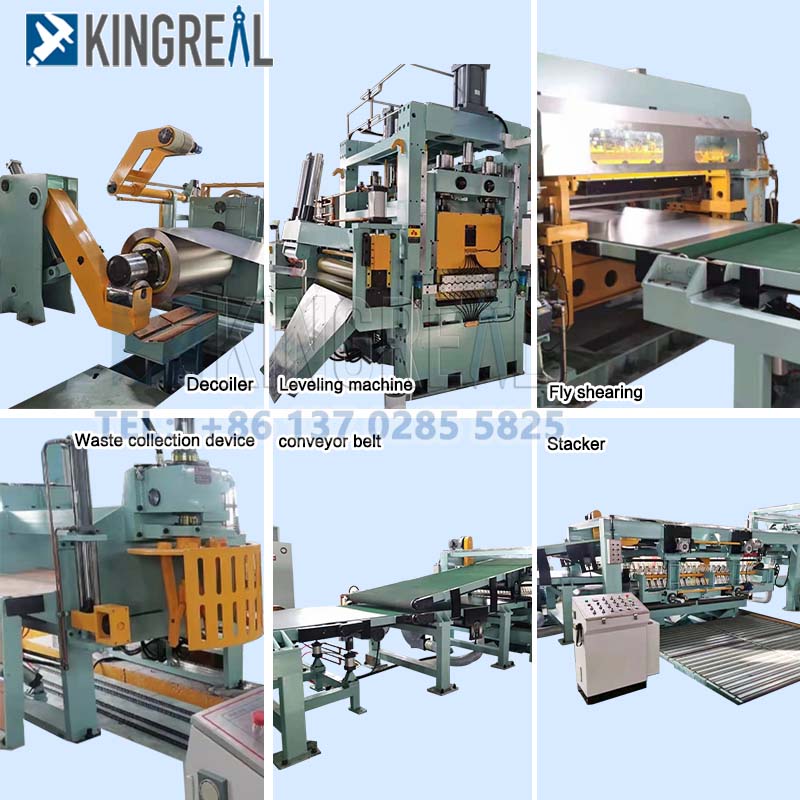

Komponen utama perincian pemotongan logam ke garis panjang

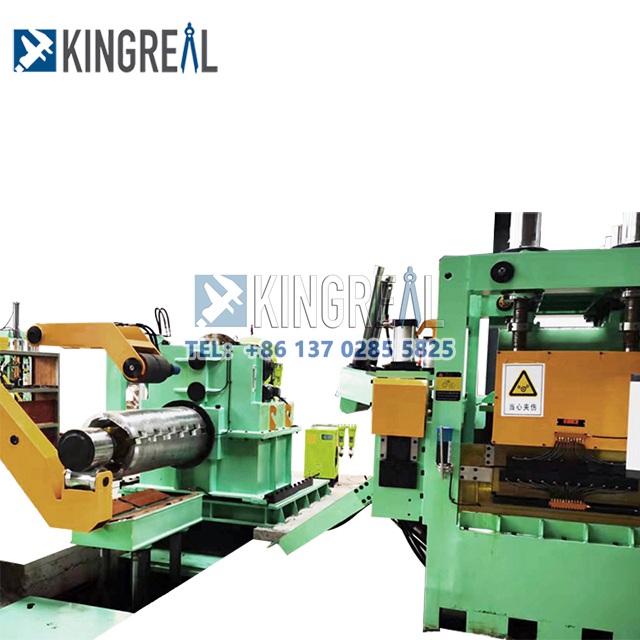

Silinder hidraulik digunakan untuk membuat decoiler ditarik balik dan sesuai untuk gegelung di dalam diameter. Ia dilengkapi dengan lengan cantilever.
Silinder hidraulik digunakan untuk membuat decoiler ditarik balik dan sesuai untuk gegelung di dalam diameter. Ia dilengkapi dengan lengan cantilever.

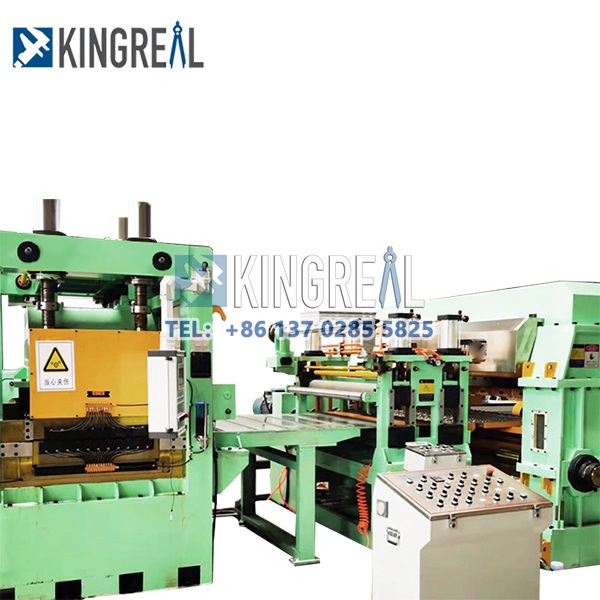

Mesin meratakan slitter keluli KingReal dikawal oleh motor servo untuk suapan berkelajuan tinggi dan pelarasan kawalan panjang yang tepat. Operasi dijalankan pada konsol kawalan dengan kawalan yang boleh diprogramkan.
Kaedah pemacu: motor servo 15kw, pemacu pengurangan ketepatan, tali pinggang penghantar disegerakkan untuk memberi makan penggelek
Mod pemotongan termasuk ricih ke atas dan ke bawah hidraulik, dengan isyarat langsung pengumpan secara automatik. Penggunaan bahan pemotongan reka bentuk pelarasan jurang, rawatan haba dapat dengan selamat merapikan plat keluli 2mm.
Sistem pneumatik terdiri daripada sumber gas (disediakan oleh permintaan), komponen pemprosesan sumber gas, salennoid, saluran paip dan silinder yang berkaitan, dll.
Salennoid dan komponen lain diperbuat daripada produk berkualiti tinggi.
Parameter Teknikal: Tekanan Sumber Udara: 0.4-0.6mpa. Kapasiti: 1m³/min.
Senarai peralatan pemotongan logam ke mesin panjang
Kereta gegelung hidraulik
- Decoiler hidraulik
- Panduan Masuk Hidraulik
- Empat / enam mesin meratakan tinggi
- jambatan cincin
- Panduan panduan sampingan
- Mesin Pelurus Makanan Servo CNC
- Sistem pengukur
- Mesin ricih
- Jadual penghantar
- Peranti pemunggahan pneumatik
- Jadual mengangkat hidraulik
- Kereta yang tidak disengajakan
- Sistem hidraulik
- Sistem pneumatik
- Kawalan PLC Sistem Elektrik
Spesifikasi pemotongan logam ke mesin panjang
|
Jenis mesin |
Potongan logam ke garis panjang |
|
Bahan gegelung |
Gegelung logam (Lain -lain boleh disesuaikan |
|
Bahan gegelung |
0.5-10mm |
|
Lebar gegelung |
600-2000mm |
|
Diameter dalaman gegelung |
500/610 mm |
|
Diameter luar gegelung |
≤2000 mm |
|
Kelajuan pemotongan |
10-70m/min |
|
Potong ke ketepatan panjang |
± 1.5 mm |
|
Potong hingga panjang |
500 ~ 4000mm |
|
Lembaran meratakan kebosanan |
≤ ± 1.5mm/m² |
Untuk menyediakan pemotongan logam ke garisan panjang yang memenuhi keperluan pengeluaran pelanggan KingReal Steel Slitter, KingReal Steel Slitter menyesuaikan pemotongan logam ke penyelesaian pembuatan mesin panjang berdasarkan lukisan dan keperluan khusus pelanggan kami, termasuk ketebalan bahan, bahan, lebar, kelajuan yang diperlukan, dan skala pengeluaran. Berikut adalah beberapa pemotongan logam yang dipaparkan ke pilihan pembuatan garis panjang:
Pemotongan logam ke mesin panjang dengan peranti laminating
Untuk memenuhi keperluan ketat pelanggan KingReal Steel Slitter untuk kelancaran permukaan logam lembaran, slitter keluli kingreal dapat melengkapkan pemotongan logam ke garisan panjang dengan peranti laminating. Sebelum gegelung logam memasuki mesin ricih, lapisan filem digunakan pada permukaan, menghalangnya daripada tercalar oleh bilah tajam semasa proses ricih.
Pemotongan logam ke mesin panjang dengan levels berganda
Untuk memenuhi keperluan ketat pelanggan KingReal Steel Slitter untuk kebosanan logam lembaran dan menjimatkan masa pada pemprosesan sekunder berikutnya, Slitter Steel KingReal melengkapkan pemotongan logam ke mesin panjang dengan leveler ganda. Gegelung logam mengalami dua langkah meratakan, memastikan kebosanan maksimum.

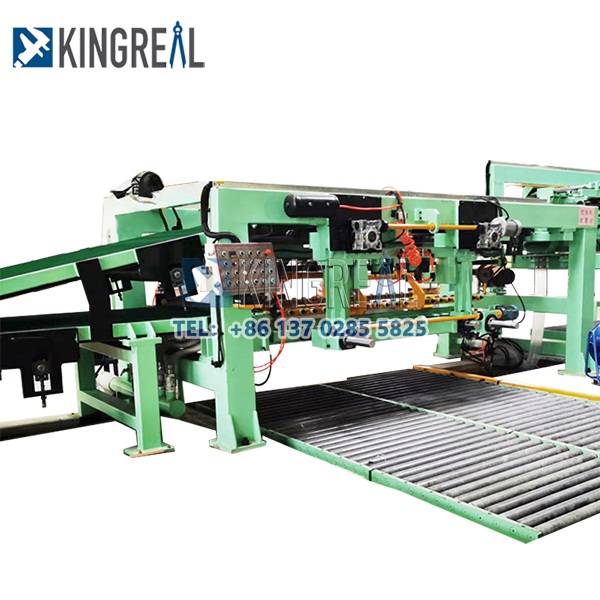

Potongan logam ke garisan panjang dilengkapi dengan jadual stacking dwi
Untuk meningkatkan kecekapan keseluruhan di seluruh proses pengeluaran logam ke proses pengeluaran mesin panjang, Slitter KingReal Steel dapat melengkapkan pemotongan logam ke garisan panjang dengan jadual stacking dwi. Sistem ini meningkatkan kelajuan logam lembaran stacking sambil memastikan kualiti yang tinggi.
Kitae dan perhatian pemotongan logam ke garis panjang
1.Coil harus diletakkan hak untuk menjaga keseimbangan berat badan. Troli gegelung mesti memperbaiki dan ketegangan gegelung ke dalam dekoil sebelum ia dapat diset semula.
2. Tekan kepala gegelung dengan roller daya tarikan terlebih dahulu, kemudian buka pakej gegelung untuk mengelakkan kepala gegelung dari muncul terbuka.
3. Apabila mesin sedang berjalan, pengendali tidak boleh berdiri di atas gegelung.
