Pembekal Garisan Guntingan Potong-ke-panjang:

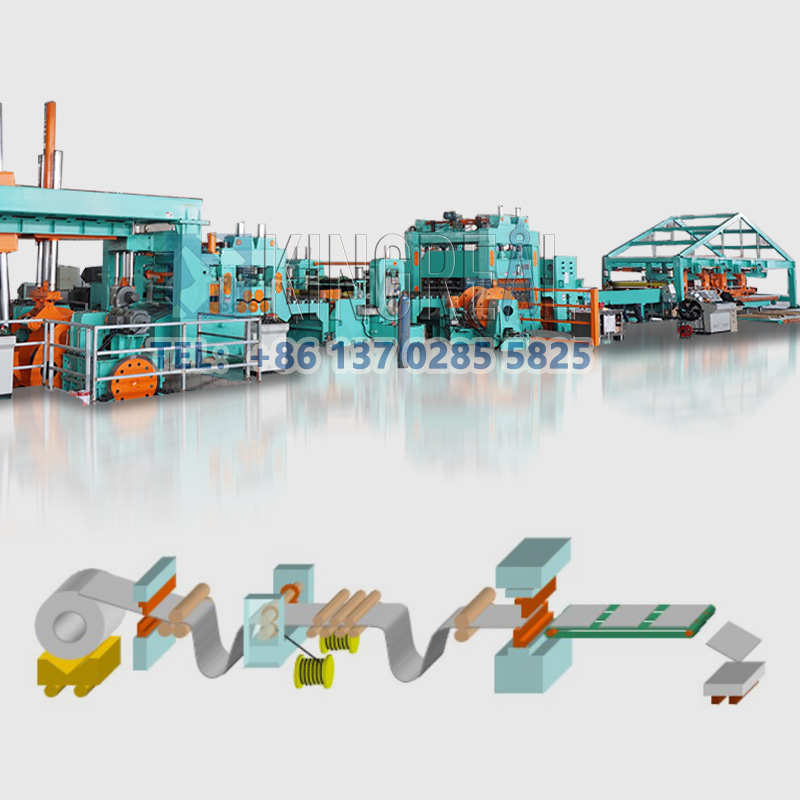

Garisan Potongan Tolok Berat Kepada Garis Panjang - 2024 KINGREAL boleh menyediakan kedua-dua garisan potong ke panjang, mesin potong mengikut panjang berkelajuan tinggi, garisan potong mudah ke panjang dan mesin potong mengikut panjang tolok berat ini, yang boleh memotong ke panjang keluli gelek panas dengan ketepatan , keluli canai sejuk, keluli tahan karat, keluli silikon dan gegelung logam lain dengan peranti susun automatik untuk proses pengeluaran automatik sepenuhnya.

Pecah Pada Talian CTL Tugas Berat:

Oleh kerana kekuatannya yang tinggi, keliatan yang baik, pemprosesan dan pembentukan yang mudah dan keupayaan kimpalan yang baik, gegelung logam kepingan tebal digunakan secara meluas dalam pelbagai bidang perindustrian, untuk memenuhi keperluan industri yang berbeza. Permintaan Talian Tolok Berat Potong Ke Panjang semakin meningkat, pemprosesan gegelung logam kepingan tebal untuk keperluan peralatan yang lebih tinggi, daripada perataan peralatan yang tidak bergelung kepada ricih dan susun. Keperluan untuk julat galas beban adalah lebih tinggi daripada ketebalan kepingan logam yang lain.

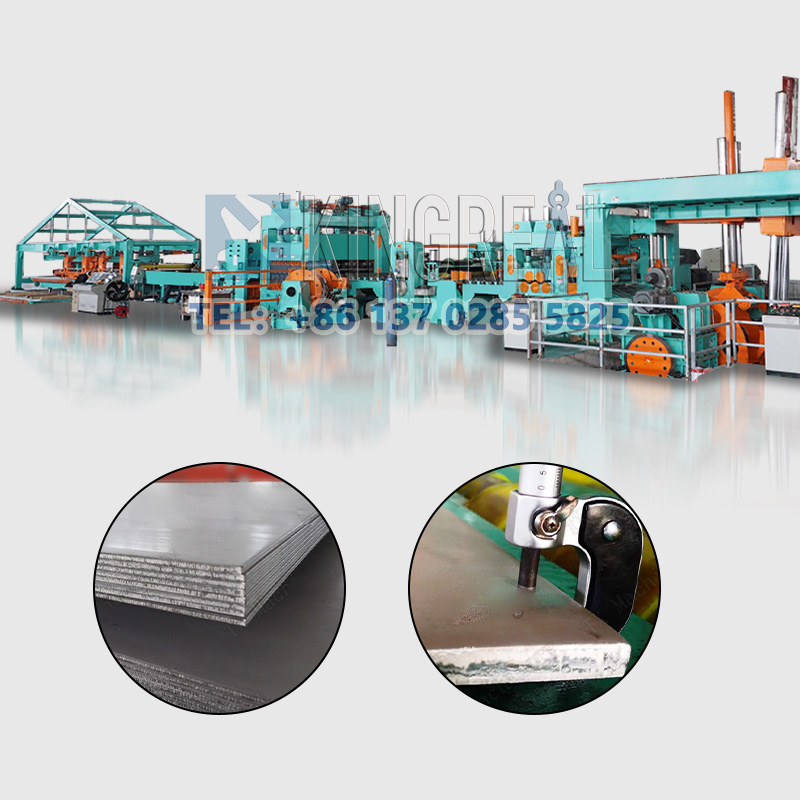

KINGREAL Heavy Gauge Cut To Length Line direka khas untuk memproses gegelung dengan julat ketebalan sehingga 6-20MM dengan mesin decoiler, pelurus, penyukat, potong mengikut panjang dan susun.

Spesifikasi Teknikal:

Proses Kerja Garisan Potong Kepada Panjang:

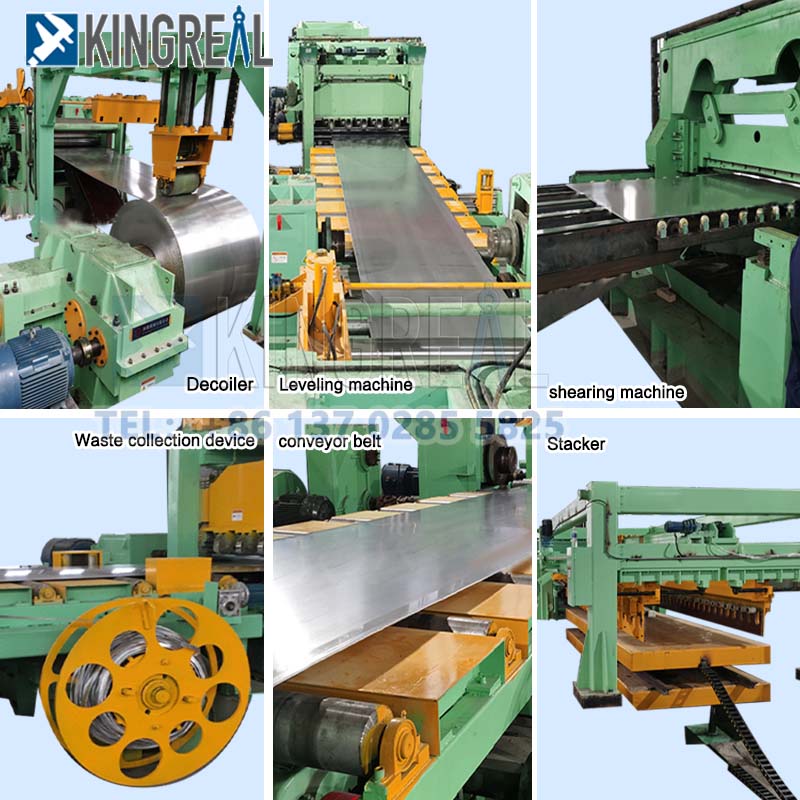

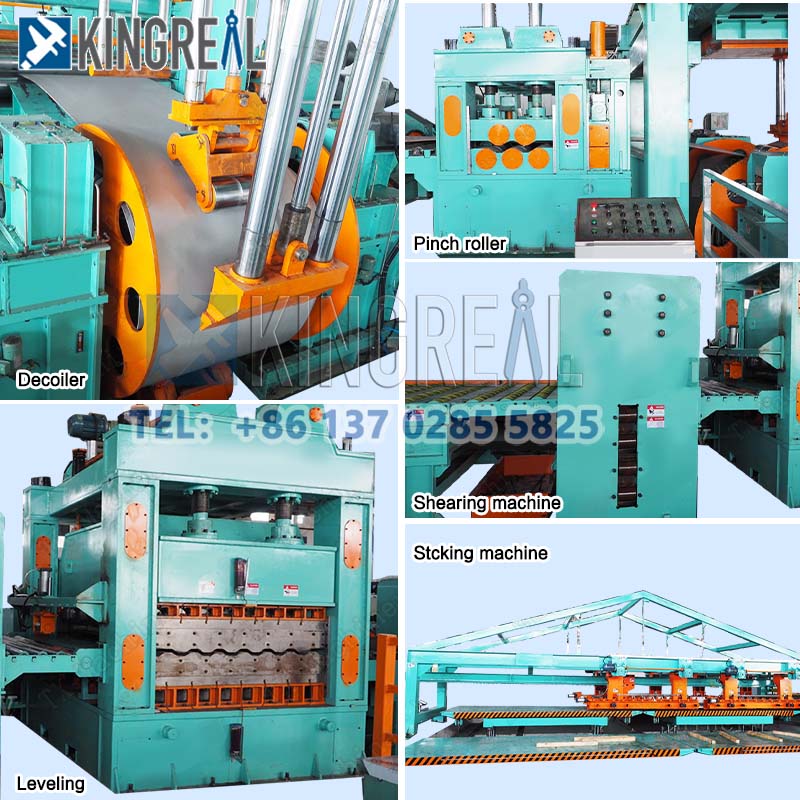

Dekoil Hidraulik-- Mesin Juruterbang Hidraulik Rangka--Mesin perataan tujuh-gulungan--Pemangkas kepala dua kali -- Pemungut Scarp -- Mesin perataan sebelas gulungan -- Peranti saiz pneumatik -- Pengumpan papan ekor -- Mesin pemotong hidraulik -- Mesin susun

Lagi Spesifikasi Mengenai Talian CTL:

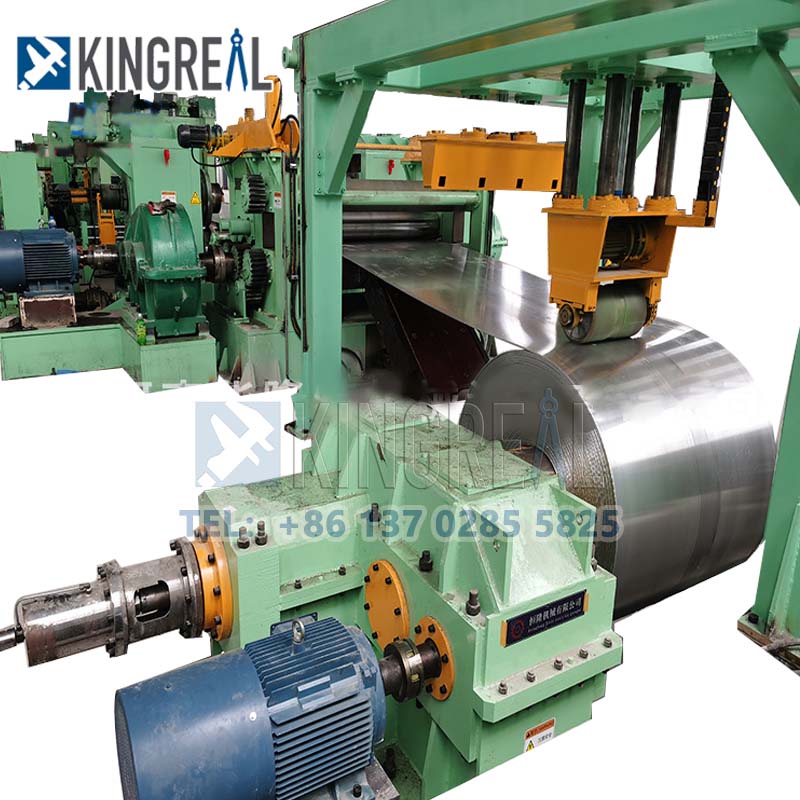

• Penyahgelung Kon Dwi Hidraulik

a.Kapasiti :30T

b.Spesifikasi Brek: 4-DBH205

c. lejang pengangkat rangka bahan 650mm (angkat terus ke gelendong, boleh sampai ke pelapik keluli bahan dikeluarkan)

d.Mengguna pakai mekanisme jenis tekanan atas kon berganda ganda galas untuk mengapit gegelung keluli, pergerakan hujung kedua tapak mesin didorong oleh silinder hidraulik dan mempunyai fungsi pemusatan pemacu serentak, gelendong pada hujung kedua uncoiler direka dengan peranti brek cakera pneumatik.

• Mesin Pra Meratakan Tujuh-Roller

Ia mengguna pakai struktur penjepit dan penyusuan dua penggelek dan perataan lima penggelek. Motor memacu penggelek atas dan bawah melalui pengurang dan kotak pengedaran melalui aci penyambung universal, pelarasan penggelek atas dan penekan ke bawah untuk penyusuan dilaksanakan oleh silinder hidraulik, dan pelarasan dan penekan penggelek atas ke bawah untuk meratakan dilaksanakan. oleh kuasa elektrik. Memandangkan operasi segerak mesin prasekolah dan hos perata, kawalan motor dikawal oleh sistem kawalan DC siri PARKER590C Amerika. Aci penyambung universal mengguna pakai aci universal industri kilang.

Diameter penggelek meratakan : Φ220mm

Jarak roll meratakan : 260mm

Kuantiti Penggelek : 2+5 Penggelek

Bahan penggelek : Keluli tempa GCr15 dengan frekuensi terbaja dan sederhana dikeraskan (HRC60)

Kuasa motor utama: 132KW DC

Kuasa motor untuk pelarasan:  2-7.5KW

Pengurang Utama:   JZQ850

Pengurangan pelarasan : 2-BWY4 Pengurangan ayunan

• Peranti saiz

a.Fungsi: Menghalang helaian daripada kehabisan bentuk semasa berlari, dan mengawal selia helaian ke dalam mesin utama meratakan. Ia terdiri daripada tapak mesin, penggelek had, slaid tempat duduk sokongan, penggelek panduan dan peranti pelarasan. Penggelek panduan menegak disediakan pada kedua-dua belah arah lebar lembaran, dan bingkai penggelek panduan dibetulkan pada slaid masing-masing, yang menggerakkan slaid pada lajur panduan ke arah lebar lembaran melalui motor dengan menggunakan rod wayar. pembayaran kacang, supaya menyesuaikan dengan lebar helaian yang berbeza. Pelarasan adalah bermotor.

b.Julat pelarasan: 900~2000mm

Bahan penggelek panduan: Gcr15(HRC60)

Motor pelarasan: 2~3KW

Pengurang pelarasan: Pengurang 2-WPDKS135Worm

• Potongan utama kepada garis panjang

Fungsi: Mesin ricih terutamanya melaksanakan tugas-tugas pemotongan kepala, pemotongan ekor, pemangkasan sisi, ricih membujur dan ricih potong-ke-panjang.

Kebolehsuaian bahan: Ia sesuai untuk plat keluli dengan ketebalan dan bahan yang berbeza, seperti keluli karbon biasa, keluli aloi rendah berkualiti tinggi, keluli aloi, keluli saluran paip dan plat keluli tahan karat.

Tahap automasi: keseluruhan proses berfungsi secara automatik, mengurangkan operasi manual dan meningkatkan kecekapan pengeluaran.

Pengukuran yang tepat: dengan ukuran ketepatan tinggi untuk memastikan saiz pemotongan yang tepat.

Pelarasan Jurang Bilah Ricih: Jurang tepi bilah ricih boleh dilaraskan untuk memastikan kualiti pemotongan.

a.Model: Brek hidraulik

b.Pukulan seminit: 8~12 kali

c.Bahan bilah: Cr12Mov

d.Kuasa Motor: 55KW

• Penukar

Stesen makan:

a.Ia terdiri daripada bingkai, meja penggelek buaian, penghantar penggelek penghantar dan unit kuasa. Fungsinya adalah untuk memasukkan plat leper ke dalam mesin melontar.

b.Motor: 7.5KW

c.Pengurang: BWY4 Pengurang ayunan

Pengumpan utama:

a.Ia terdiri daripada tapak mesin, plak, gelangsar, penggelek lontaran dan unit kuasa. Mengangkat dan menurunkan roller atas bahan untuk pelaksanaan pneumatik. Penghantaran adalah mekanikal. Fungsinya adalah untuk menyuap pinggan ke dalam meja yarding.

b.Motor: 7.5KW

c.Pengurang: BWY4 Pengurang ayunan

• Mesin Susun

Meja Susun: Ia terdiri daripada plat keluli dan bahagian keluli yang dikimpal bersama. Fungsinya adalah untuk menyusun plat rata yang ditentukur. Panjang 12 meter.

Penyimpan pneumatik: Ia terdiri daripada satu set peranti meratakan had membujur dan tiga set peranti meratakan had melintang. Kedua-dua mekanisme pengehadan dan pelarasan boleh dilaraskan mengikut lebar papan yang berbeza, dan pelarasan adalah manual. Perlaksanaan pembetulan bahan ialah penggerak pneumatik.

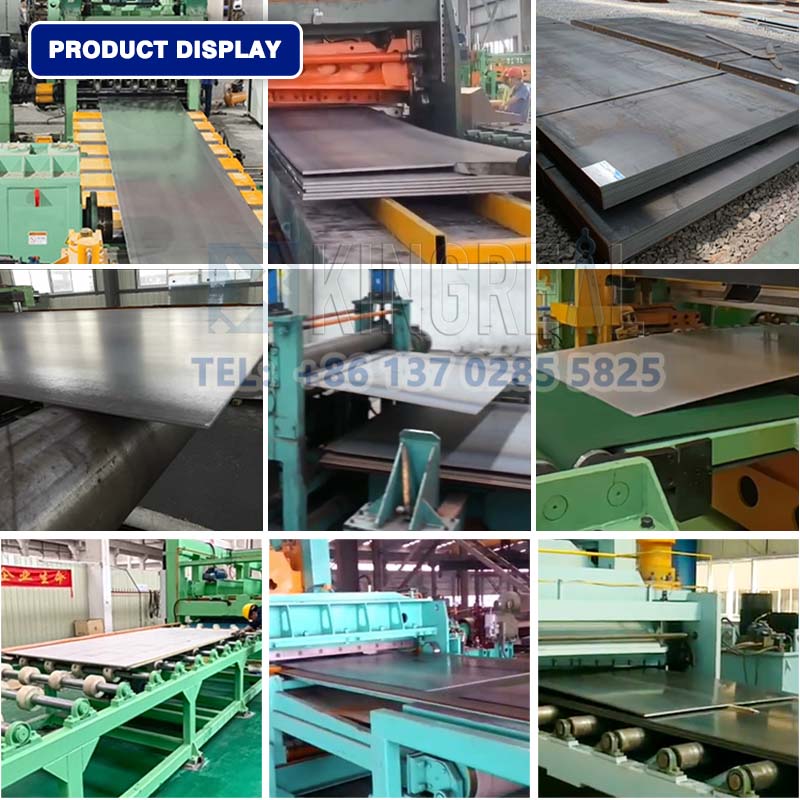

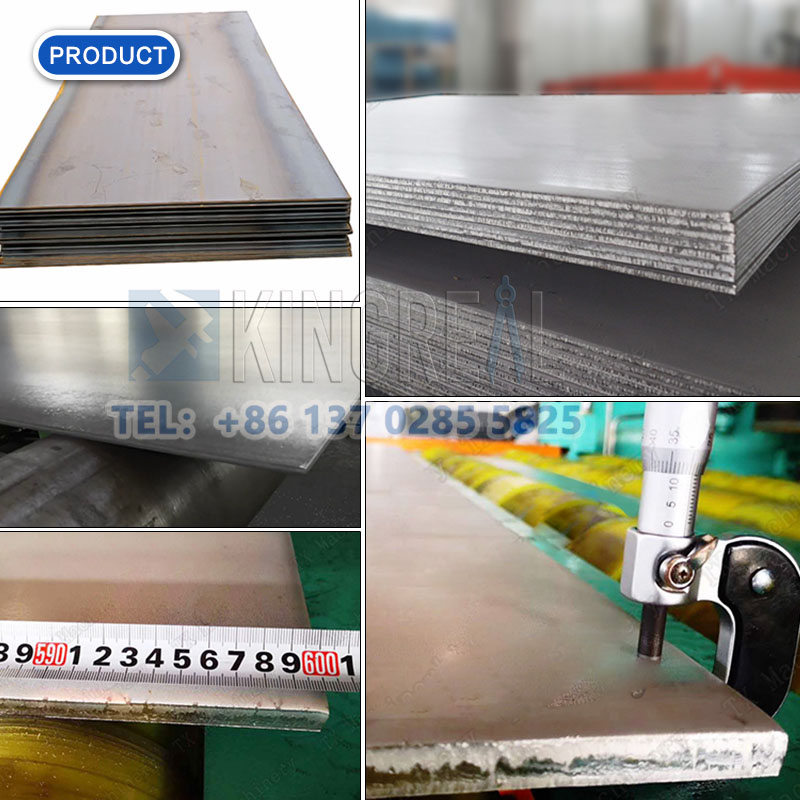

Paparan Produk Akhir

Perkhidmatan KINGREAL Untuk Talian CTL Tolok Berat:

1. Rangkaian penuh perkhidmatan tersuai, mengikut keperluan pengeluaran plat pelanggan untuk menyediakan reka bentuk lukisan garis pengeluaran Cut To Length, boleh dikonfigurasikan dengan pilihan.

2. Menyediakan pelbagai konfigurasi untuk talian CTL, seperti memuatkan troli, peranti pemangkasan, susun automatik, nyahcas automatik, dsb.; merealisasikan pengeluaran automatik sepenuhnya.

3. Menyediakan pelbagai aksesori untuk memastikan kestabilan dan jangka hayat Talian CTL;

4. jurutera jaminan perkhidmatan selepas jualan tempatan, boleh membimbing pemasangan Cut To Length Line di tapak.

5. Perkhidmatan selepas jualan dalam talian 24/7, jawapan teknikal.
