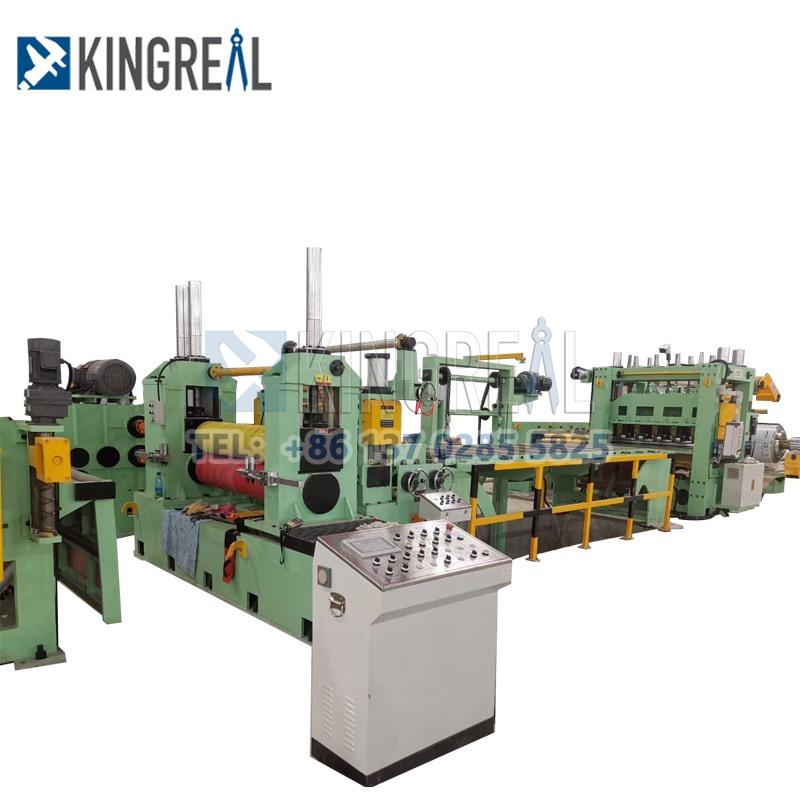

Untuk memaksimumkan faedah pelanggan, pada tahun 2023 Mesin Garisan Potong Ke Panjang Reka Bentuk Baharu telah mereka bentuk garisan potong-ke-panjang logam baharu, yang mampu membuat pemotongan terbang berkelajuan tinggi dan susunan automatik sepenuhnya automatik.
Untuk digunakan dalam pemprosesan logam selanjutnya, mesin potong logam KINGREAL kepada panjang direka untuk memotong gegelung logam pelbagai ketebalan menjadi kepingan dengan lebar tertentu.
Untuk memastikan barisan pengeluaran beroperasi dengan berkesan, barisan pembuatan yang dipotong mengikut panjang biasanya terdiri daripada pelbagai alat pengeluaran. Logam dengan ketebalan4-10 MMatau lebih tebal selalunya diproses menggunakan garisan ricih potong-ke-panjang logam.

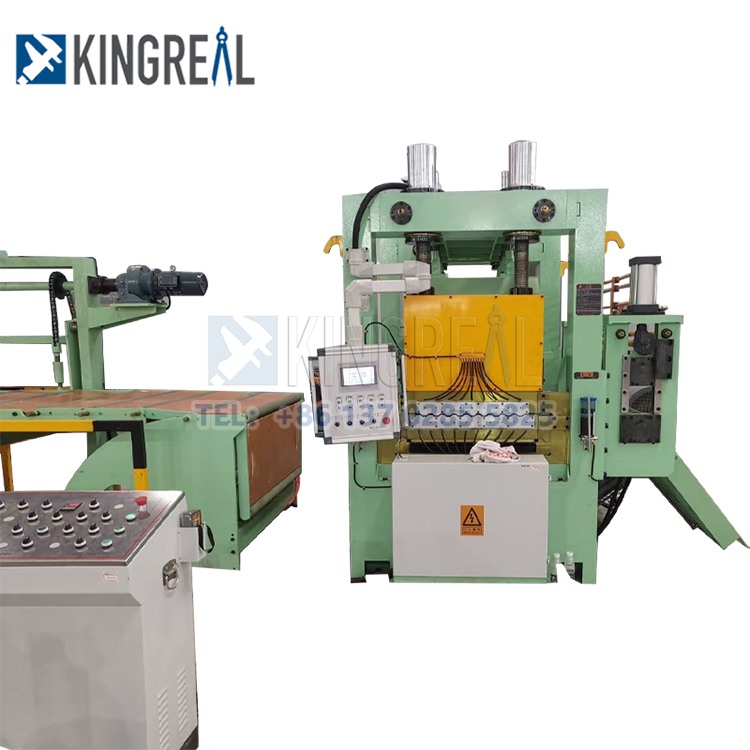

Untuk meningkatkan kelajuan pengeluaran talian, KINGREAL mereka bentuk dan mengoptimumkan mesin ricih terbang, yang mampu memotong dengan ketepatan tanpa gangguan dan meningkatkan kelajuan dari20m/min sehingga 80m/min.
Ricih cepat mempunyai keperluan yang sangat khusus untuk kualiti dan reka bentuk bahagian, kedua-duanya untuk memastikan kualiti produk dan untuk meningkatkan kelajuan pengeluaran.
Bahagian terakhir barisan CTL boleh dilengkapi secara pilihan dengan peralatan susun automatik, yang membolehkan susun helaian automatik. Mengurangkan kos buruh dan meningkatkan kecekapan pengeluaran.
Paparan HMI ialah sistem kawalan elektronik dengan Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider dan jenama terkemuka lain.

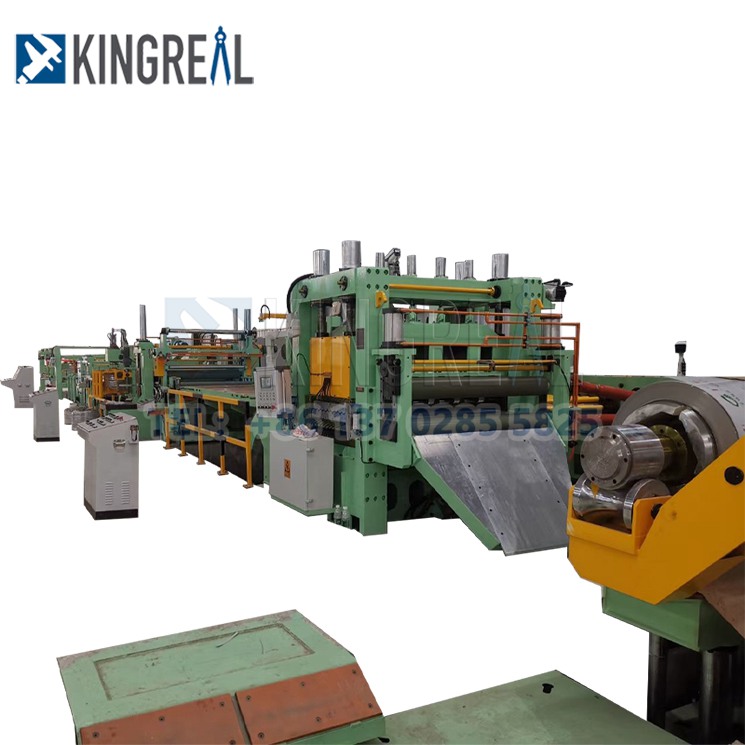

Penyahkoil hidraulik → Penggelek suapan picit → Pelurus berketepatan tinggi → Mesin ricih lalat → Memunggah meja / Meja susun automatik
Kapasiti maksimum julur hidraulik KINGREAL untuk membuka gegelung dan menyokong gegelung ialah 15 tan.
Uncoiler boleh ditarik balik dan sesuai untuk diameter dalam gegelung terima kasih kepada silinder hidraulik. Ia mempunyai lengan julur yang dipasang.
Untuk suapan berkelajuan tinggi dan pelarasan kawalan panjang yang tepat, mesin meratakan KINGREAL digerakkan oleh motor servo. Kawalan boleh atur cara digunakan untuk mengendalikan konsol kawalan.
Sistem pemacu: tali pinggang penghantar yang disegerakkan untuk penggelek suapan, motor servo 15KW, pemacu pengurangan ketepatan
Komponen sistem pneumatik termasuk sumber gas (yang dibekalkan oleh peminta), bahagian pemprosesan sumber gas, salennoid, saluran paip dan silinder yang berkaitan, dsb.
Bahan berkualiti tinggi digunakan untuk mencipta salennoid dan komponen lain.
Spesifikasi teknikal: Kapasiti sumber udara: 1m3/min, julat tekanan: 0.4–0.6Mpa.
Jenis mesin |
Potong kepada garis panjang |
Bahan gegelung |
Gegelung logam (lain-lain boleh disesuaikan |
Ketebalan gegelung |
0.5-10mm |
Lebar gegelung |
600-2000mm |
Diameter Dalaman Gegelung |
500/610 mm |
Diameter Luar Gegelung |
≤2000 mm |
Kelajuan Pemotongan |
10-70m/min |
Ketepatan dipotong mengikut panjang |
±1.5 mm |
Potong ke Julat Panjang |
500~4000mm |
Kerataan Lembaran |
≤±1.5mm/m² |
- Gegelung mesti diletakkan dengan betul untuk mengekalkan keseimbangan berat. Sebelum ia boleh ditetapkan semula, troli gegelung mesti membetulkan dan mengetatkan gegelung ke dalam decoiler.
- Untuk menghentikan kepala gegelung daripada terbuka, tekan kepala gegelung dengan penggelek daya tarikan sebelum membuka bungkusan gegelung.
- Operator tidak boleh berdiri di atas gegelung semasa mesin sedang beroperasi.
